Szén-, ötvözet-, rozsdamentes és nikkelötvözetű acél kovácsolási útmutató

A szénacél kovácsolások kínálják a legjobb költség-szilárdság arányt általános szerkezeti alkalmazásokhoz; az ötvözött acél kovácsolások fokozott mechanikai tulajdonságokat biztosítanak az igényes terhelési és hőmérsékleti feltételek mellett; a rozsdamentes acél kovácsolások korrózióállóságot biztosítanak vegyi és élelmiszer-feldolgozási környezetben; és a nikkel alapú ötvözött acél kovácsolás az egyetlen praktikus választás az extrém hőmérsékleti és 650°C feletti magas korróziós hatásokhoz. Ez a négy kovácsolóanyag-kategória nem cserélhető fel egymással – mindegyik a szolgáltatási feltételek meghatározott csoportjához igazodik, és a rossz kategória kiválasztása költséges túlspecifikációt vagy idő előtti alkatrész-meghibásodást eredményez. Maga a kovácsolási eljárás – amely finomítja a szemcseszerkezetet, kiküszöböli a belső porozitást, és összehangolja a száláramlást az alkatrész feszültségútjával – felerősíti az egyes ötvözetosztályok rejlő előnyeit azon túl, amit a rúdanyagból történő öntéssel vagy megmunkálással lehet elérni.

Miért fontos a kovácsolási eljárás az összes ötvözetosztályban?

Az egyes anyagkategóriák vizsgálata előtt fontos megérteni, hogy a kovácsolási eljárás miként járul hozzá az alkatrész teljesítményéhez, függetlenül az ötvözet típusától. A kovácsolás a fémet az újrakristályosodási hőmérséklet felett (meleg kovácsolás) vagy az alatt (hideg és meleg kovácsolás) dolgozza fel, nyomóerőt alkalmazva a szerszámokon keresztül, hogy a tuskót a kívánt alakra deformálja. Ez a mechanikai megmunkálás három szerkezeti előnnyel jár, amelyek közvetlenül az alkatrész teljesítményét tükrözik:

• Gabona finomítás: A mechanikai deformáció felbontja az öntött tuskó durva dendrites szemcseszerkezetét és finomabb, egyenletesebb szemcseméretet eredményez. A finomabb szemcsés szerkezet minden ötvözettípusnál javítja a szakítószilárdságot, a fáradtságállóságot és az ütésállóságot.
• Porozitás és szegregáció megszüntetése: A nyomó kovácsoló erők összeomlik a belső üregeket, a gázpórusokat és a dendrites szegregációs zónákat, amelyek a kiindulási tuskóban vagy tuskóban jelen vannak, teljesen sűrű, homogén mikrostruktúrát hozva létre. Az egyenértékű méretű öntött alkatrészek megtartják ezeket a hibákat, kivéve, ha forró izosztatikus préselésnek (HIP) vannak kitéve.
• Igazított szemcseáramlás (száláramlás): A vezérelt szerszámkialakítás úgy irányítja az anyagáramlást, hogy a szemcseáramlási vonalak a kész alkatrész kontúrját követik, nem pedig megmunkálással. A kovácsolt hajtórúdnál például folyamatos a szemcseáramlás a rúdtesten és a furatsugár körül – ez jelentősen megnöveli a fáradási élettartamot a feszültségkoncentrációs pontokon a rúdból megmunkált alternatívához képest.

Ezen előnyök gyakorlati következménye mérhető: a kovácsolt termékek jellemzően 20-30%-kal nagyobb szakítószilárdságot, 15-25%-kal nagyobb folyáshatárt, valamint lényegesen jobb kifáradás- és ütésállóságot mutatnak. mint az azonos ötvözetösszetételű és névleges geometriájú öntött alkatrészek. Ez a szerkezeti fölény konzisztens a szénacél, ötvözött acél, rozsdamentes acél és nikkelalapú ötvözet kovácsolással – így a kovácsolás a gyártási folyamat választása ott, ahol az alkatrészek megbízhatósága ciklikus vagy lökésterhelés mellett kritikus.

Karbonacél kovácsolás : Az Ipari Gyártás Munkaháza

A szénacél kovácsolt anyagokat tartalmazó acélokból készülnek 0,10-0,60% szén elsődleges másodlagos ötvözőelemként mangánnal, és egyéb elemek minimális szándékos hozzáadásával. Ezek képviselik a globális kovácsolóipar legnagyobb volumenű szegmensét, becslések szerint Az összes acélkovács tömegének 60-65%-a .

Osztályozás és mechanikai tulajdonságok

A szénacél kovácsolt anyagok osztályozása elsősorban a széntartalom szerint történik, amely meghatározza az elérhető szilárdsági tartományt és a hőkezelési reakciót:

• Alacsony széntartalmú (0,10–0,25% C, pl. AISI 1018, 1020): Szakítószilárdság 380–520 MPa, nagy alakíthatóság (nyúlás 25–35%), kiváló hegeszthetőség. Autókarosszéria-alkatrészekben, mezőgazdasági berendezések összekötőiben és szerkezeti karimákban használják, ahol az alakíthatóság fontosabb, mint a végső szilárdság.
• Közepes széntartalmú (0,30–0,50% C, pl. AISI 1040, 1045): Szakítószilárdság 600–800 MPa normalizálás után, ig 1000 MPa kioltás és indulat után. A legszélesebb körben használt szerkezeti kovácsolt termékek, beleértve a főtengelyeket, hajtórudakat, fogaskerekeket és tengelytengelyeket.
• Magas széntartalmú (0,55–0,70% C, pl. AISI 1060, 1070): Szakítószilárdság 800-1000 MPa, nagyobb keménység, csökkentett hegeszthetőség. Sínelemekben, rugókban és kopásálló kovácsolásokban használják, ahol a felületi keménység az elsődleges követelmény.

Szénacél kovácsolási eljárások

A szénacélok kovácsolási hőmérsékleti tartománya a 1100-1250°C melegkovácsoláshoz. A közepes és magas széntartalmú anyagokat jellemzően normalizálják (körülbelül 870 °C-tól levegőhűtve) vagy kovácsolás után lehűtik és temperálják a meghatározott mechanikai tulajdonságok elérése érdekében. A temperálási hőmérséklet úgy van beállítva, hogy egyensúlyba hozza az erőt a szívóssággal – a magasabb temperálási hőmérséklet alacsonyabb szilárdságot, de jobb ütésállóságot eredményez, ami az alkalmazási követelményektől függően változik.

Alkalmazások és korlátozások

A szénacél kovácsolás az alapértelmezett választás:

• Gépjárművek hajtáslánc-alkatrészei (főtengelyek, hajtókarok, vezérműtengelyek, differenciálmű)
• Építőipari és bányászati felszerelések (kotrófogak, fúrószárak, kalapácsfejek)
• Nyomástartó edénykarimák és csőszerelvények (ASTM A105 környezeti hőmérsékletű szénacél karimákhoz)
• Vasúti alkatrészek (kerékagyak, tengelyek, tengelykapcsolók)

A szénacél kovácsolások elsődleges korlátai a rossz korrózióállóság (a legtöbb kültéri alkalmazásnál védőbevonatot igényel), a korlátozott magas hőmérsékleti szilárdság (ez általában nem megfelelő) 400°C tartós teherbíráshoz), és korlátozott edzhetőség nagy szelvényméreteknél, ahol az ötvözött acél szükségessé válik az átkeményedés eléréséhez.

Ötvözött acél kovácsolás : Fokozott teljesítmény a kompozíciós tervezés révén

Az ötvözött acél kovácsolásokat olyan acélokból állítják elő, amelyek egy vagy több ötvözőelemet – krómot, molibdént, nikkelt, vanádiumot, mangánt vagy ezek kombinációit – szándékosan adnak hozzá olyan szinten, amely mérhető javulást eredményez a mechanikai tulajdonságokban, az edzhetőségben vagy az emelt hőmérsékleti teljesítményben, mint amit a szén önmagában képes elérni.

Kulcsfontosságú ötvözőelemek és hozzájárulásaik

• Króm (Cr, 0,5–2,0%): Javítja a keményedést, a kopásállóságot és az oxidációval szembeni ellenállást emelt hőmérsékleten. A legtöbb közepesen ötvözött és nagy szilárdságú ötvözött acélban megtalálható.
• Molibdén (Mo, 0,15–0,5%): Jelentősen növeli az edzhetőséget vastag szakaszokon, javítja a kúszásállóságot magas hőmérsékleten (akár 550°C-ig), és csökkenti az edzettség ridegségére való érzékenységet. Gyakran használják krómmal kombinálva (Cr-Mo acélok, például AISI 4130, 4140, 4142).
• Nikkel (Ni, 1,5–4,0%): Javítja a szívósságot és az ütésállóságot, különösen 0 m alatti hőmérsékleten. Alacsony hőmérsékletű nyomástartó edénykovácsolásban (3,5% Ni-acélok –100°C-ig) és Ni-Cr-Mo szerkezeti acélokban használják.
• Vanádium (V, 0,05–0,15%): Finom keményfém csapadékot képez, amely ellenáll a szemcsenövekedésnek a kovácsolás során, és hőkezelés után csapadékos keményedést biztosít. Szerszámacélokhoz és nagy szilárdságú, alacsony ötvözetű (HSLA) kovácsolásokhoz használják.
• Mangán (Mn, 1,0-1,8%): Javítja az edzhetőséget és a szilárdságot, miközben megőrzi a hegeszthetőséget. Elsődleges ötvözőelem a HSLA minőségekben, amelyeket szerkezeti kovácsolásokhoz használnak.

Közönséges ötvözött acél kovácsolási minőségek és tulajdonságaik

Metszetméret és keményíthetőség

Az ötvözött acélkovácsolás egyik gyakorlati szempontból legfontosabb előnye a szénacéllal szemben az átkeményíthetőség nagy szelvényméretekben . Egy közepes széntartalmú acél (AISI 1045) 850°C-ról hűtve csak megközelítőleg mélységig éri el a teljes martenzitet 10-15 mm a felületről egy 100 mm átmérőjű rúdban – a mag lágyabb perlit/bainit marad. Az AISI 4140 (Cr-Mo) teljes martenzitet ér el az a 50-75 mm átmérőjű szakasz; Az AISI 4340 (Ni-Cr-Mo) ezt kiterjeszti 100-150 mm . Ez meghatározó a nagyméretű kovácsolt tengelyeknél, matricáknál és szerkezeti elemeknél, ahol a teljes keresztmetszetben egységes mechanikai tulajdonságok szükségesek.

Rozsdamentes acél kovácsolás : A korrózióállóság megfelel a szerkezeti teljesítménynek

A rozsdamentes acél kovácsolás minimálisan tartalmaz 10,5% króm , amely passzív króm-oxid filmet képez a felületen, amely ellenáll az oxidációnak és a korróziós hatásnak. A korrózióállóság a kovácsolási eljárás mechanikai tulajdonságaival és szerkezeti előnyeivel kombinálva a rozsdamentes acél kovácsolt anyagokat a kémiai feldolgozás, élelmiszer- és italgyártás, tengeri és nukleáris alkalmazások standard választásává teszi, ahol az anyag agresszív környezetben való élettartama a meghatározó tervezési kritérium.

Kovácsoltságban használt rozsdamentes acél családok

Négy rozsdamentes acél mikroszerkezeti családot használnak a kovácsolásoknál, amelyek mindegyike eltérő tulajdonságprofillal rendelkezik:

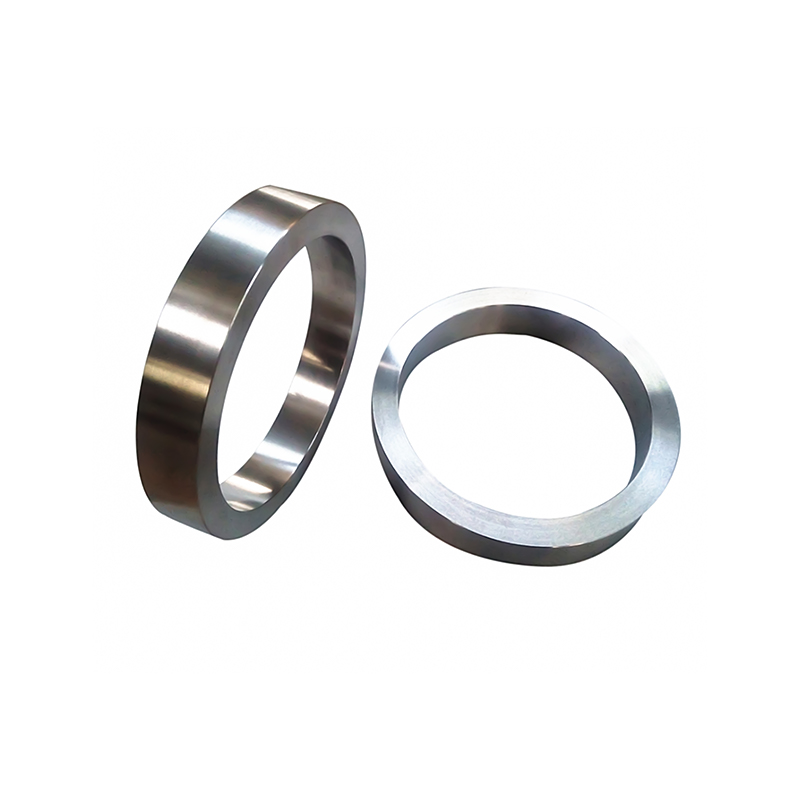

• Ausztenites rozsdamentes acélok (pl. AISI 304, 316, 316L): A legszélesebb körben kovácsolt rozsdamentes család. Nem mágneses, kiváló korrózióállóság, jó alacsony hőmérsékleti szívósság és jó hegeszthetőség. Hőkezeléssel nem edzhető – hideg megmunkálással vagy oldatos izzítással erősíthető a maximális korrózióállóság elérése érdekében. A szakítószilárdság jellemzően 515–690 MPa izzított állapotban. Az ASTM A182 F316/F316L a rozsdamentes acél karimák és szerelvények szabványos specifikációja vegyi feldolgozásban és offshore alkalmazásokban.

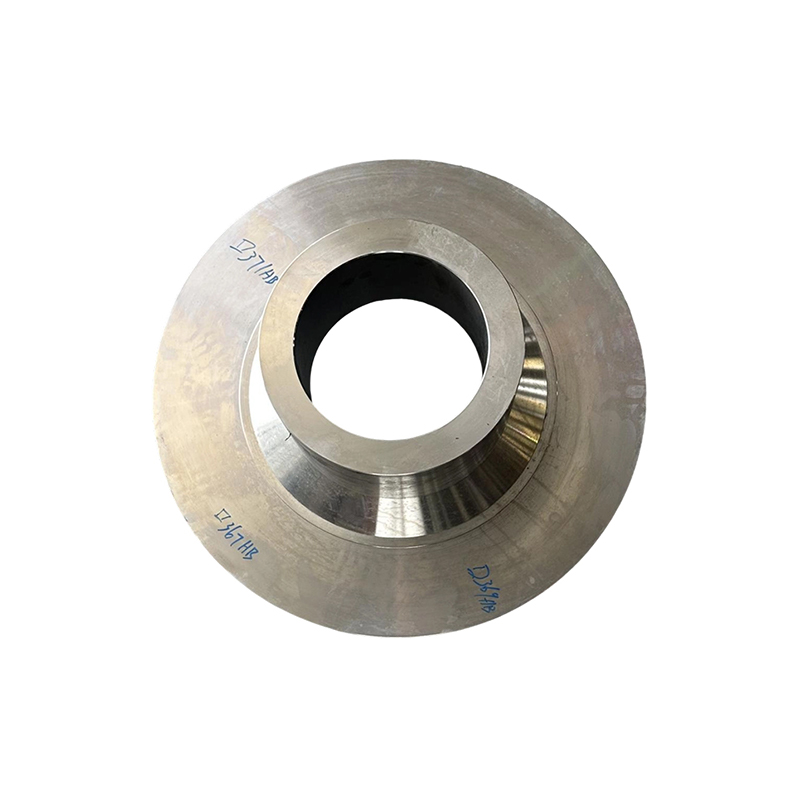

• Martenzites rozsdamentes acélok (pl. AISI 410, 420, 17-4PH): Nagyobb szilárdság, mint az ausztenites minőségek – legfeljebb 1310 MPa szakító (17-4PH H900 állapot) – közepes korrózióállósággal. Oltással hőkezelhető. Szivattyútengelyekben, szelepszárokban, turbinalapátokban és sebészeti műszerekben használható, ahol a keménység és a korrózióállóság egyaránt szükséges.
• Ferrites rozsdamentes acélok (pl. AISI 430, 446): Alacsonyabb költség, mint az ausztenites, jó oxidációállóság magas hőmérsékleten, de korlátozott szívósság nehéz szakaszokon. Ritkábban kovácsolják a korlátozott alakíthatóság és a melegmegmunkálás során a szemcsenövekedésre való hajlam miatt.
• Duplex rozsdamentes acélok (pl. 2205, 2507, Super Duplex): Vegyes ausztenit-ferrit mikrostruktúra, amely kb kétszerese a szabványos ausztenites minőségek folyáshatárának (általában 450–550 MPa, szemben a 316-os 200–240 MPa-val), miközben megőrzi az összehasonlítható korrózióállóságot. A duplex és szuperduplex kovácsolásokat egyre gyakrabban írják elő tengeri olaj- és gázszelepekhez, szivattyútestekhez és tenger alatti alkatrészekhez, ahol mind a magas nyomásra, mind a kloridos feszültségkorróziós repedésekkel szembeni ellenállásra van szükség.

A rozsdamentes acélra jellemző kovácsolási kihívások

A rozsdamentes acélok nagyobb kovácsolási nehézséget okoznak, mint a szén- vagy gyengén ötvözött acélok, mivel a kovácsolási hőmérsékleten nagyobb folyási feszültséget és szűkebb kovácsolási hőmérsékleti ablakokat mutatnak be. Az ausztenites minőségek gyorsan megkeményednek, így több préselési tonnatartalomra és több közbenső izzítási műveletre van szükség a többlépcsős kovácsolásoknál. A duplex minőségek gondos hőmérséklet-szabályozást igényelnek között 1050-1200°C a helyes ausztenit-ferrit fázisegyensúly fenntartása érdekében – a túl alacsony hőmérséklet túlzott mennyiségű ferritet termel, amely rontja a szívósságot és a korrózióállóságot. Ezek a tényezők hozzájárulnak a 2-4-szer magasabb költség a rozsdamentes acél kovácsolás az egyenértékű szénacél kovácsoláshoz képest.

Elsődleges alkalmazási szektorok

• Olaj és gáz: Szelepek, karimák, szerelvények (ASTM A182 F304/316/F51/F53), kútfej alkatrészek és tenger alatti elosztók
• Vegyi és petrolkémiai feldolgozás: Szivattyú járókerekek, reaktor belső részei, hőcserélő csatornafejek és korrozív közegeket kezelő fúvókák
• Élelmiszer és gyógyszer: Szeleptestek, szerelvények és szivattyúházak, amelyekhez FDA-kompatibilis felületek és CIP-kompatibilitás (helyi tisztítás) szükséges
• Atomenergia: Az elsődleges hűtőközeg-rendszer alkatrészei, a reaktor nyomástartó edényei és a műszerfúvókák, amelyek korrózióállóságot és sugárzási ridegedésállóságot igényelnek

Nikkel alapú ötvözött acél kovácsolások: teljesítmény extrém körülmények között

A nikkel alapú ötvözet kovácsolt termékek – amelyeket gyakran "szuperötvözet kovácsolásnak" is neveznek - a kovácsolási ipar műszakilag legfejlettebb és legmagasabb költségű szegmensét képviselik. Ezek az ötvözetek tartalmaznak 50-75% nikkel mátrixelemként, króm, kobalt, molibdén, volfrám, alumínium, titán és nióbium hozzáadásával, amelyek együttesen olyan anyagot hoznak létre, amely képes megőrizni szerkezeti integritását olyan hőmérsékleten, ahol az összes acélötvözet gyakorlatilag elvesztette teherbíró képességét.

Miért tesz lehetővé a nikkelmátrix extrém hőmérsékleti teljesítményt?

A nikkel FCC (face-centered cubic) kristályszerkezete stabil a kriogén hőmérséklettől az olvadáspont közelébe, fázisátalakulás nélkül – ellentétben a vasalapú ötvözetekkel, amelyek BCC-FCC átalakuláson mennek keresztül. Ez a szerkezeti stabilitás lehetővé teszi, hogy a nikkelötvözetek hasznos kúszási ellenállást tartsanak fenn magasabb hőmérsékleten abszolút olvadáspontjuk 70-75%-a , olyan teljesítményarányt, amely egyetlen acélötvözethez sem hasonlítható.

A kovácsolt nikkel-szuperötvözetek elsődleges erősítő mechanizmusa a kicsapásos keményedés gamma-prime (γ') csapadékok képződésével – rendezett Ni₃(Al,Ti) intermetallikus részecskék, amelyek koherensen képződnek a nikkelmátrixban, és még magasabb hőmérsékleten is ellenállnak a diszlokációs mozgásnak. A magas γ' frakciójú ötvözetek (mint például a Waspaloy, René 41 és IN-718) kúszási szakítószilárdságot érnek el 760°C, ami meghaladja a legerősebb acélötvözetekét 500°C-on .

Általános nikkel alapú ötvözet kovácsolási minőségek

A kovácsolási folyamat kihívásai a nikkel szuperötvözetek számára

A nikkel szuperötvözetek a legigényesebb kovácsolási feltételeket képviselik bármely szerkezeti anyag közül. Nagy melegszilárdságuk – ugyanaz a tulajdonság, ami miatt értékesek a használat során – azt jelenti, hogy nagyon nagy kovácsolási nyomást igényelnek, és ellenállnak a deformációnak az üzemi hőmérsékleten. A folyamat legfontosabb kihívásai a következők:

• Keskeny kovácsolási hőmérsékletű ablakok: Sok nikkel szuperötvözetet csak hőmérsékleti tartományon belül kell kovácsolni 50-100°C — a gamma-prime solvus felett (hogy lehetővé tegye a deformációt), de a kezdő olvadási hőmérséklet alatt. Az ablakon kívüli hőmérséklet-ingadozások vagy hidegrázó repedést vagy kezdődő szemcsehatárolvadást okoznak.
• Izoterm és közel izoterm kovácsolás: A magas γ-frakciójú ötvözetek fejlett turbinás tárcsás kovácsolásai izoterm kovácsolást igényelnek fűtött szerszámokban (a szerszám hőmérséklete 15-30°C a munkadarab hőmérsékletétől ) a felület lehűlésének megakadályozása és az egyenletes deformáció fenntartása érdekében. Ehhez speciális berendezésekre van szükség – jellemzően nagyméretű hidraulikus vagy mechanikus présekre fűtött szerszámokkal –, amelyek jelentősen megnövelik a termelés tőke- és működési költségeit.
• Szemcseszerkezet szabályozás: A turbinatárcsás kovácsolt anyagok kúszási, kifáradási és törési teljesítménye rendkívül érzékeny a szemcseméret egyenletességére. A kovácsolás során a szemcseméretet szigorúan ellenőrizni kell a pontos alakváltozással, alakváltozási sebességgel és hőmérséklet-szabályozással. A kovácsolás utáni hőkezelést a célszemcseméret (tipikusan ASTM 8–12 tárcsás alkalmazásokhoz) és a szükséges γ' csapadékmorfológia elérése érdekében határozták meg.
• Szerszámkopás és költség: A nikkel szuperötvözetek nagy folyási feszültsége gyors szerszámkopást okoz. A nikkelötvözet kovácsolásához használt szerszámacélok önmagukban erősen ötvözött szerszámacélok vagy nikkel alapú melegen megmunkált ötvözetek korlátozott élettartammal – hozzájárulva a 5-15-szer magasabb költség a nikkelötvözetből készült kovácsoltságok aránya az egyenértékű szénacél kovácsoltságokhoz képest.

Mind a négy kovácsolóanyag-kategória összehasonlítása

Az alkalmazáshoz megfelelő kovácsolóanyag kiválasztása

A kovácsolt termékek anyagának kiválasztása a szolgáltatási követelmények szekvenciális értékelését követi, a költségoptimalizálást csak a funkcionális teljesítmény küszöbértékeinek megerősítése után alkalmazzák. A következő keret az elsődleges döntési kritériumokat prioritási sorrendben fedi le:

1. Határozza meg az üzemi hőmérsékletet: Ha 650 °C feletti tartós teherbírásra van szükség, csak a nikkel alapú ötvözetek és korlátozott számú ausztenites rozsdamentes minőség (pl. 310S) életképes. 400°C és 650°C között a króm-molibdén ötvözött acélok (F22, F91) vagy ausztenites rozsdamentes acélok megfelelőek. 400°C alatt a szén- vagy ötvözött acélok a teljes szilárdsági tartományt lefedik.
2. A korróziós környezet értékelése: A tengervízzel, ásványi savakkal, szerves savakkal vagy klorid tartalmú közegekkel való érintkezéshez rozsdamentes acél (duplex vagy ausztenites) vagy nikkelötvözet szükséges. Magas hőmérsékletű oxidáló gázok esetén a nikkelötvözetek vagy a magas krómtartalmú acélok (9Cr, 12Cr) megfelelő oxidációs ellenállást biztosítanak. A szén- és ötvözött acélok minden korrozív környezetben védőbevonatot igényelnek.
3. Határozza meg a szilárdságra és a szakasz méretére vonatkozó követelményeket: Ahol 50 mm-nél nagyobb szelvényeknél 800 MPa feletti szakítószilárdság szükséges, a szénacélt ötvözött acél (4140, 4340) váltja fel. Az 1000 MPa feletti szilárdsági követelményekhez korrózióállósággal kombinálva csapadékra keményedő rozsdamentes (17-4PH) vagy nikkelötvözetek szükségesek.
4. Vegye figyelembe a szabályozási és kódbeli követelményeket: Az ASME VIII. szakasza, az ASME B31.3 vagy az EN 13480 által szabályozott nyomástartó edény- és csővezeték-alkalmazások kifejezetten meghatározzák a megengedett anyagminőségeket. A repülési és védelmi kovácsolásokat az AMS, az ASTM és az OEM anyagspecifikációi szabályozzák, amelyek az anyagválasztást az előminősített minőségekre szűkítik.
5. Optimalizálja a költségeket a minősített tartományon belül: Miután a szervizkörnyezet kiküszöböli a nem megfelelő anyagkategóriákat, válassza ki a legalacsonyabb költségű osztályt a minősített készletből, amely megfelel minden mechanikai, méretbeli és ellenőrzési követelménynek. Sok esetben egy magasabb ötvözetű anyag, amely kevesebb megmunkálási ráfordítást vagy kevesebb hegesztési javítást igényel, jobban ellensúlyozza a magasabb nyersanyagköltséget.
